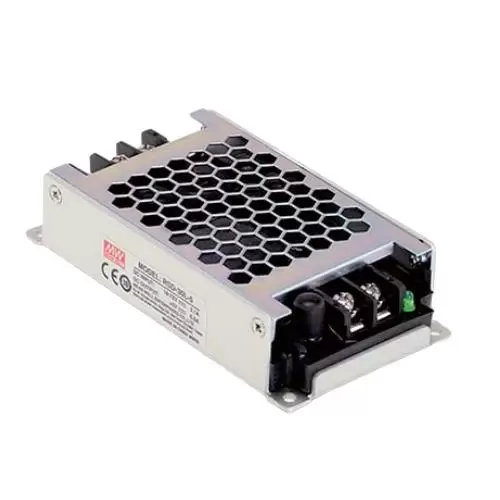

RSD-30G-12, Блок питания DC-DC, 30Вт, вход 9:36В, выход 12В/2.5А, изоляция 4000В DC, в кожухе 113х60х25мм, -40:+70°С

Техническая документация RSD-30G-12

• datasheet.pdf

Описание RSD-30G-12

Источники питания серий RSD представляют собой преобразователи из напряжения
постоянного тока (DC) в напряжение постоянного тока (DC) малой и средней
мощности корпусного типа. Источники питания серий RSD-30 и RSD-60 имеют
расширенные входные диапазоны 4:1, которые маркируются следующим образом:
* G диапазон - от 9 до 36В (DC).
* L диапазон - от 18 до 72В (DC).
* H диапазон - от 40 до 160В (DC).

Источники питания серий RSD-100/150/200/300/500 имеют расширенные входные
диапазоны 2:1, которые маркируются следующим образом:
* B диапазон - от 16.8 до 31.2В (DC) все серии, и до 33.6В (DC) для RSD-500.
* C диапазон - от 33.6 до 62.4В (DC) все серии, и до 67.2.6В (DC) для RSD-500.
* D диапазон - от 67.2 до 143.6В (DC) все серии, и до 154В (DC) для RSD-500.
* E диапазон - от 25.2 до 46.8В (DC). Только в сериях RSD-200 и RSD-300.
* F диапазон - от 50.4 до 93.6В (DC). Только в сериях RSD-200 и RSD-300.

Особенностями источников питания RSD являются: охлаждение за счет естественной
вентиляции; сертификация для применения на железнодорожном транспорте;
использование конденсаторов с повышенным температурным диапазоном для увеличения
срока службы; работа в широком диапазоне температуры внешней среды - от -40 до
+70ОС (до +80ОС для RSD-500).
В сериях преобразователей RSD модель определяется по величине выходного
напряжения из стандартного ряда -3.3, 5, 12, 24, 48 В (например, RSD-100B-12,
RSD-30G-3.3). Выходные напряжения из ряда присутствуют не во всех сериях,
необходимо уточнять по Спецификации.

Серия: rsd-30
Мин.входное напряжение, В: 9
Макс.входное напряжение, В: 36
Номинальное входное напряжение, В: 24
Количество выходов,шт: 1
Максимальный выходной ток, А: 2.5
Мощность,Вт: 30
Выходное напряжение, В: 12
Вес, г: 250
