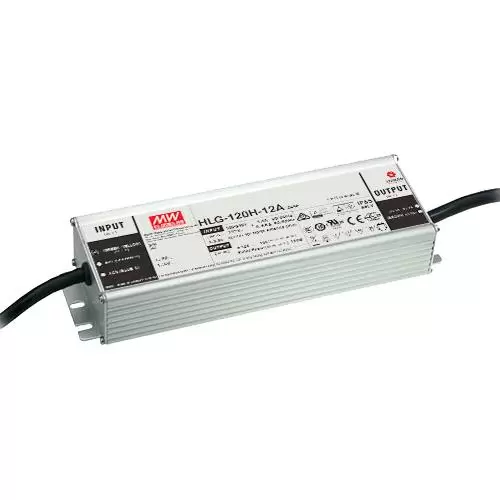

HLG-120H-12A, Блок питания LED 120Вт 12В 10 A

Техническая документация HLG-120H-12A

• datasheet.pdf

Описание HLG-120H-12A

Источники питания серий HLG представляют собой преобразователи из переменного
напряжения электросети 220В (AC) в напряжение постоянного тока (DC) для питания
светодиодных изделий со стабилизацией по напряжению - светильников, светодиодных
лент, модулей и отдельных светодиодов. Источники питания HLG работают в широком
диапазоне входного напряжения - от 90 до 305В (AC) и различаются по сериям по
номинальной мощности - 40, 60, 80, 100, 120, 150, 185, 240, 320, 480, 600Вт.
Особенностями источников питания HLG являются: стабилизация выходных параметров:
по напряжению (до максимальной мощности) и стабилизация по току CV+CC; низкое
собственное потребление; встроенный корректор коэффициента мощности (ККМ);
металлический корпус; 7 лет гарантии. Выходные напряжения преобразователей HLG
выбраны из стандартного ряда - 12, 15, 20, 24, 30, 36, 42, 48, 54В (присутствуют
не во всех сериях по мощности, необходимо уточнять по Спецификации).
В сериях источников питания HLG существуют следующие модификации (обозначаются
последней буквой или ее отсутствием, например HLG-80H-12A или HLG-120H-12DA):
* Нет буквы - степень защиты корпуса IP67. Без регулировки выходных параметров
   и без диммирования.
* A - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения
   и тока) встроенными потенциометрами (регуляторами). Без диммирования.
* B - степень защиты корпуса IP67. Диммирование 3-в-1 (1…10В DC, ШИМ, внешнее
   сопротивление - переменный резистор). Без регулировки выходных параметров
   (напряжения и тока). Выход диммирования выводится отдельным кабелем.
* AB - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения
   и тока) встроенными потенциометрами (регуляторами). Диммирование 3-в-1 (1…10В
   DC, ШИМ, внешнее сопротивление - переменный резистор). Выход диммирования
   выводится отдельным кабелем.

Серия: hlg-100
Выходное напряжение, В: 12
Выходной ток, А: 10
Мощность, Вт: 120
Тип стабилизации: по напряжению, току
Коррекция коэффициента мощности: да
Диммирование: нет
Размеры, мм: 220x68x38.8
Степень защиты IP: ip65
Вес, кг: 1.06
