Техническая документация HLG-240H-C2100A

• datasheet.pdf

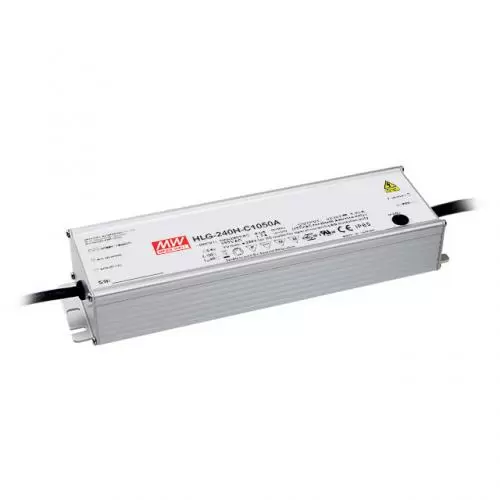

Описание HLG-240H-C2100A

Источники питания серий HLG-C представляют собой преобразователи (светодиодные
драйверы) - источники тока из переменного напряжения электросети 220В (AC) в
напряжение постоянного тока (DC) со стабилизацией уровня выходного тока для
питания светодиодных изделий - светильников, модулей и отдельных светодиодов.
Источники питания HLG-C работают в широком диапазоне входного напряжения - от 90
до 305В (AC) и различаются по сериям по номинальной мощности - 60, 80, 120, 185,
240, 320, 480Вт. Особенностями источников питания HLG-C являются: стабилизация
выходного тока CC; низкое собственное потребление; встроенный корректор
коэффициента мощности (ККМ); металлический корпус; 7 лет гарантии.
Стабилизированный выходной ток преобразователей HLG-C выбран из стандартного
ряда - 350, 500, 700, 1050, 1400, 1750, 2100, 2800, 3500 мА (присутствуют не во
всех сериях по мощности, необходимо уточнять по Спецификации).
В сериях источников питания HLG-C существуют следующие модификации (обозначаются
последней буквой, например, HLG-80H-С350A или HLG-240H-С700B):
* A - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения
   и тока) встроенными потенциометрами (регуляторами). Без диммирования.
* B - степень защиты корпуса IP67. Диммирование 3-в-1 (1…10В DC, ШИМ, внешнее
   сопротивление - переменный резистор). Без регулировки выходных параметров
   (напряжения и тока). Выход диммирования выводится отдельным кабелем.
* AB - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения
   и тока) встроенными потенциометрами (регуляторами). Диммирование 3-в-1 (1…10В
   DC, ШИМ, внешнее сопротивление - переменный резистор). Выход диммирования
   выводится отдельным кабелем.

Серия: hlg-240-c
Выходное напряжение, В: 59…119
Выходной ток, А: 2.1
Мощность, Вт: 249
Тип стабилизации: по току
Коррекция коэффициента мощности: да
Диммирование: нет
Размеры, мм: 244.2x68x38.8
Степень защиты IP: ip65
Вес, кг: 1.3
