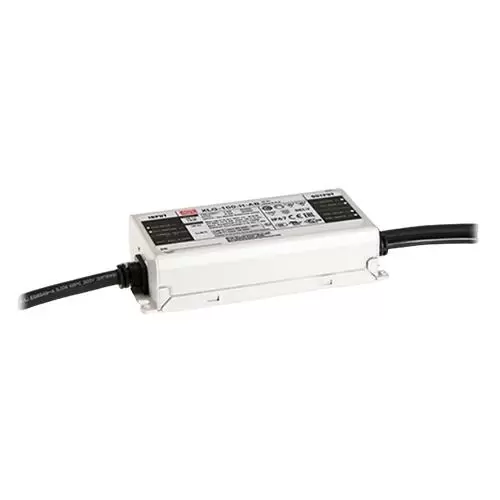

XLG-100-12-A, Блок питания AC-DC для светодиодов, 96Вт, IP67, вход 90:305В AC, 47:63Гц, ККМ, выход 8А/8.4:12В, изоляция 3750В AC, в кожухе 150х63х32мм, -40:+90°С (корпус), встр. потенциометр

Техническая документация XLG-100-12-A

• datasheet.pdf

Описание XLG-100-12-A

Источники питания серий XLG представляют собой преобразователи из переменного
напряжения электросети 220В (AC) в напряжение постоянного тока (DC) для питания
светодиодных изделий со стабилизацией по напряжению или по току - светильников,
светодиодных лент, модулей и отдельных светодиодов. Источники питания XLG
работают в широком диапазоне входного напряжения - от 100 до 305В (AC) и
различаются по сериям по номинальной мощности - 25, 50, 75, 100, 150, 200, 240Вт
(кроме XLG-20). Особенностями источников питания XLG являются: стабилизация
выходных параметров по мощности (Constant Power, CP) - по напряжению или по току
в зависимости от типа; встроенный корректор коэффициента мощности (ККМ);
металлический корпус; 5 лет гарантии.
В сериях XLG есть 5 типов источников питания - два типа со стабилизацией по
напряжению на 12 и 24В (серии XLG-75, XLG-100, XLG-150, XLG-200), и три типа со
стабилизацией выходного тока в широком диапазоне регулировок:
* L тип - от 350 до 1050 мА. Есть в сериях XLG-75, XLG-100, XLG-150, XLG-200,
   XLG-240.
* М тип - от 700 до 2100 мА. Есть в сериях XLG-150 и XLG-240.
* H тип - от 250 до 6600 мА (границы диапазонов различаются по сериям, следует
   уточнять по Спецификации). Тип есть во всех сериях XLG.

Тип источника питания кодируется в названии блока питания, например XLG-75-L,
XLG-240-24 и т.д. Для всех типов есть дополнительные модификации (кодируется
дополнительными буквами в конце наименования):
* Нет буквы - выходные параметры фиксированные, без регулировок.
* A - степень защиты корпуса IP67. Выходной ток регулируется встроенным
   потенциометром.
* AB - степень защиты корпуса IP67. Выходной ток регулируется встроенным
   потенциометром. Есть диммирование 3-в-1 (1…10В DC, ШИМ, внешнее сопротивление
   - переменный резистор). Выход диммирования выводится отдельным кабелем.

Серия: xlg-100
Выходное напряжение, В: 12
Выходной ток, А: 8
Мощность, Вт: 96
Тип стабилизации: по току, напряжению
Коррекция коэффициента мощности: да
Диммирование: нет
Размеры, мм: 140x63x32
Степень защиты IP: ip67
Вес, г: 580
